在PCB​设计阶段，关于元件封装选择时需要考虑的以下六件事。本文中的所有例子都是用Multisim设计环境开发的，不过即使使用不同的EDA工具，同样的概念仍然适用。

由于过去发展基础稳固，加上2014至2016年海外收购策略成效显著，使得大陆本土半导体封装及测试厂获得先进封装的技术，包括BGA、WLP、SiP等先进封装均已实现量产。在此情况下，封测将是短期内能达成大陆自给程度最高的半导体环节。据亚化咨询统计，中国半导体封装企业已多达121家，中国迎来了封装业发展黄金时期。

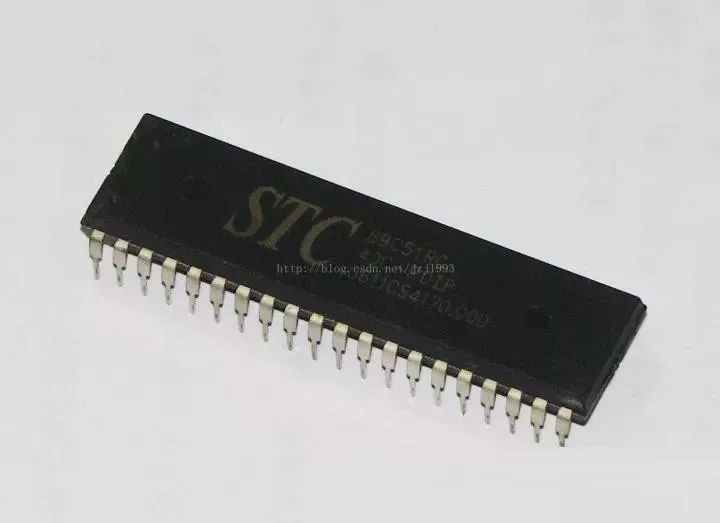

大家都有见到集成电路的图片，其外形有很多种。在这些芯片中真正起作用的部分是集成在硅片上的晶体管。而我们看到的样子，则是在其外部用外壳进行封装。把硅片上的电路管脚，用导线接引到外部接头处，以便于其它器件连接。封装有安装、固定、密封、保护芯片及增强电热性等作用。硅片必须与外界隔离，以防止空气中的杂质对电路的腐蚀等造成电气性能下降。

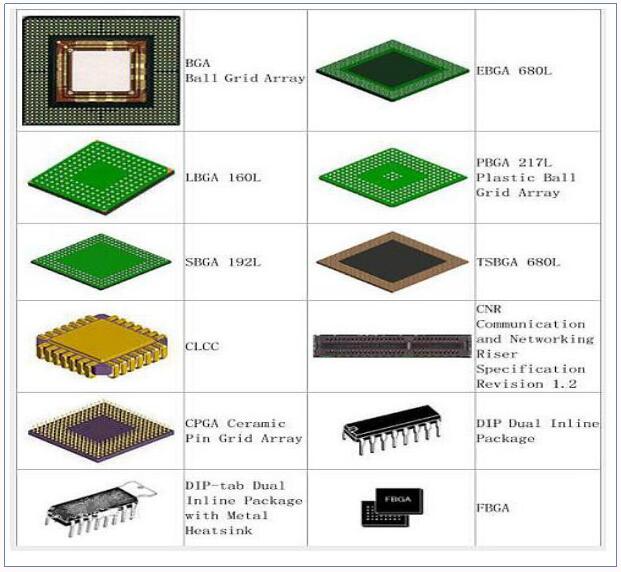

元件封装（Footprint）或称为元件外形名称，其功能是提供电路板设计用，换言之，元件封装就是电路板的元件。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB（印制电路板）的设计和制造，因此它是至关重要的。
