元坤智造 宇航芯片 16位双通道1GSPS D/A转换器 YK9122A

阅读量:545

分享:
2020-11-03 09:58:33

YK9122A/YK9122E是一款双通道、16位、高动态范围数模转换器,提供1GSPS采样速率,可以产生最高达奈奎斯特频率的多载波。它具有针对直接变频传输应用进行优化的特性,包括复数数字调制以及增益与失调补偿。DAC输出经过优化,可以与模拟正交调制器接口。四线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在9mA~30mA范围内进行编程。

可应用于:无线基础设施,W-CDMA,CDMA2000,TD-SCDMA,WiMAX,GSM,LTE,数字高/低中频合成,发射分集,宽带通信LMDS/MMDS,点对点等。


主要特点

◎ 兼容型号:ADI公司AD9122

◎ 采样率:1GSPS

◎ 工作电压:3.3V/1.8V

◎ 低功耗:不大于1.5W(全部工作条件下)

◎ 2×/4×/8×插值器/复数调制器允许将载波放在DAC带宽中的任意位置

◎ 满量程输出电流可调整范围:9mA~30mA

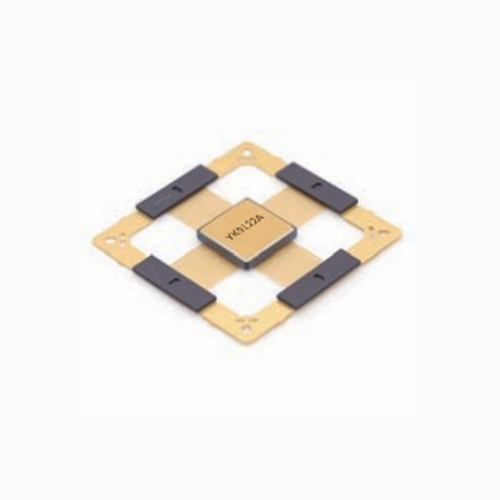

◎ 封装形式:CQFP72(YK9122A)

PQFN72(YK9122E)

◎ 外形尺寸:12.45mm×12.45mm(CQFP72)

10mm×10mm(PQFN72)


产品型号

分辨率

bit

通道数

转换速率/采样率

MSPS

工作电压

V

功耗

mW

满幅输出电流

mA

INL

LSB

DNL

LSB

SFDR

dBc

封装形式

兼容型号

YK9122A

16

2

1000

3.3/1.8

1500

930

±5.5

±3.5

70

CQFP72

AD9122
