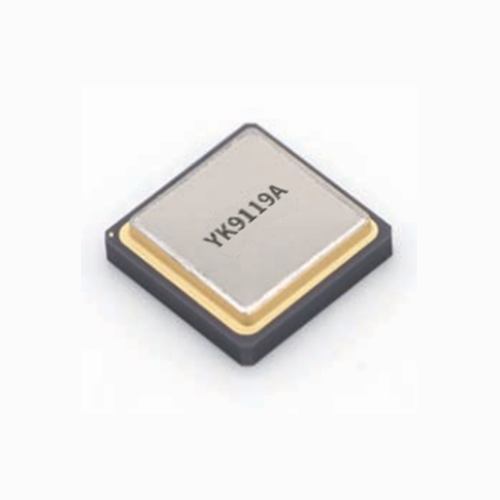

元坤智造 宇航芯片 12位5.6GSPS D/A转换器 YK9119A

YK9119A是高性能12位RF数模转换器，支持高达2.8GSPS的数据速率。DAC内核基于一个四通道开关结构，使双边沿时钟能够有效运行，配置为混频模式（Mix-Mode™）或2倍插值时，能将DAC更新速率提高至5.6GSPS。在基带模式下，具有宽带宽输出和高动态范围的特点。该转换器同时提供两个可选2倍插值滤波器，通过将DAC更新速率提高两倍来简化重构滤波器。在混频模式中，YK9119A可在第二和第三奈奎斯特区内重构RF载波，同时仍保持出色动态范围。其高性能NMOS  DAC内核具有四通道开关结构，能以最小输出功耗实现业界领先的直接RF频率合成性能。

YK9119A包含数项功能，能进一步简化系统集成。双端口源同步LVDS接口简化了与主机FPGA/ASIC的数据接口。片内延迟锁相环（DLL）用于优化不同时钟域之间的时序。

主要特点

◎ 采样率：5.6GSPS

◎ 工作电压：+1.9V/-1.5V

◎ 低功耗：1.0W（采样率：2.8GSPS）

1.3W（采样率：5.6GSPS）

◎ 可旁路的2倍插值

◎ 高动态范围和信号重建带宽支持高达4GHz的RF信号频率合成

◎ 满量程输出电流可调整范围：10mA～34mA

◎ 封装形式：CBGA160

◎ 外形尺寸：12.5mm×12.5mm
