一、概述
YKS10S-NA型无线模块是一款基于SX1278的具有LoRa直序扩频技术的高性能模块,灵活的邮票孔连接，具备超低功耗的硬件设计和细致调校过的射频性能，同时兼容设计了有功率放大器的版本，实现灵活的发送功率配置，增加了链路预算，给复杂的应用环境提供可靠的兼容方案。
二、基本性能
类别 | 描述 | 备注 |
频段 | 470MHz-510MHz | 可配置成其他频段 |
最大发送功率 | 100mW | 3.3V/110mA |
最大发送功率(带功率放大器) | 250mW | 3.3V/40mA 5V/200mA |
调制方式 | FSK,GFSK, MSK, GMSK, LoRa，OOK | |
接收灵敏度 | -113 dBm | GFSK, BT=0.5 FDA=20KHz BR=10Kbps |
-129 dBm | LoRa FDA=125KHz SF=9 | |
工作电压 | 1.8-3.6V | |
工作温度 | -40 ℃ ~ +80℃ | |
工作湿度 | 10%~90%，无冷凝 | |
存储温度 | -40 ℃ ~ +115℃ |

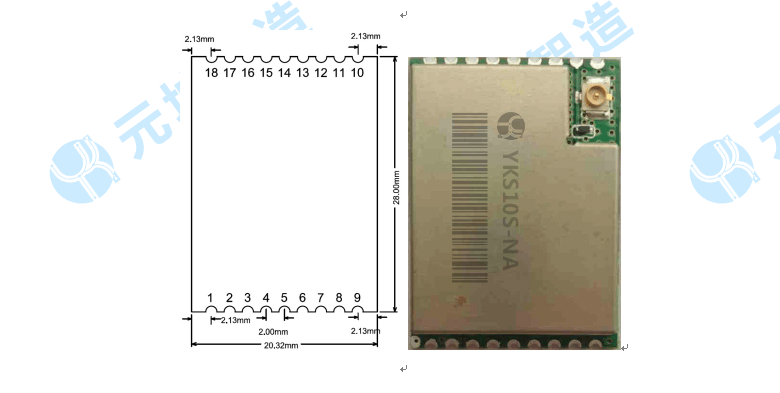

三、结构定义
管脚序号 | 定义 | 功能 |
1 | 3.3V | 模块主电源输入，电压：3.3V,，电流150mA,纹波小于50mV |
2 | GND | 电源地 |
3 | RESET | 模块复位脚，低电平有效 |
4 | RF SWITCH CONTRL | 射频开关控制脚，高电平处于发送状态，低电平处于接收状态 |
5 | SPI_CLK | |
6 | SPI_MISO | |
7 | SPI_MOSI | |
8 | SPI_CS | |
9 | 5V | 功率放大器电源输入，电压：5V,最大电流300mA，纹波小于50mV；此管脚只在有功率放大器的版本有效 |
10 | GND | 电源地 |
11 | ANT | 天线接口，特性阻抗50欧,可选配IPEX母座 |
12 | GND | 电源地 |
13 | DIO_0 | |
14 | DIO_1 | |
15 | DIO_2 | |
16 | DIO_3 | |
17 | DIO_4 | |
18 | DIO_5 |

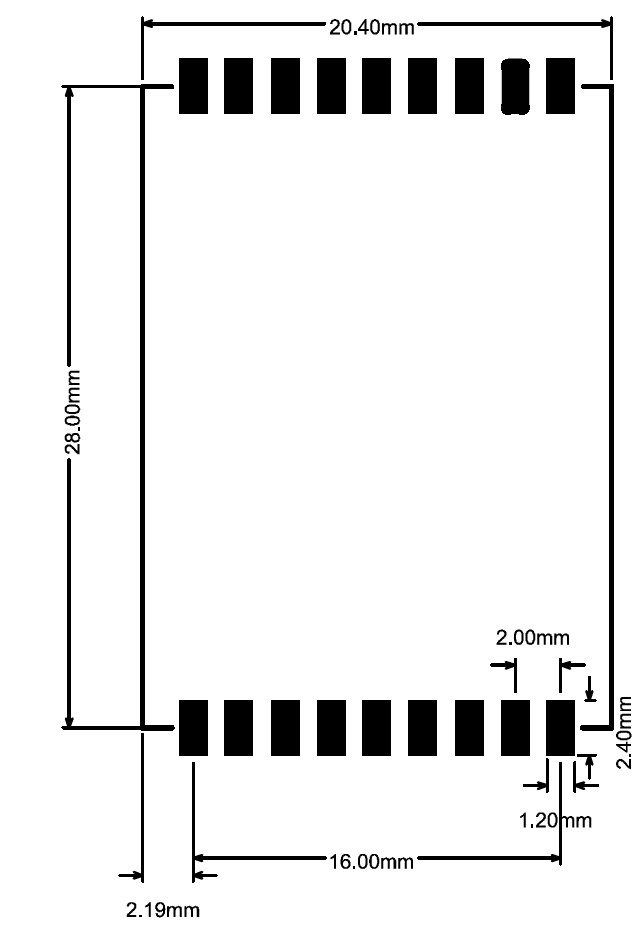

四、PCB封装

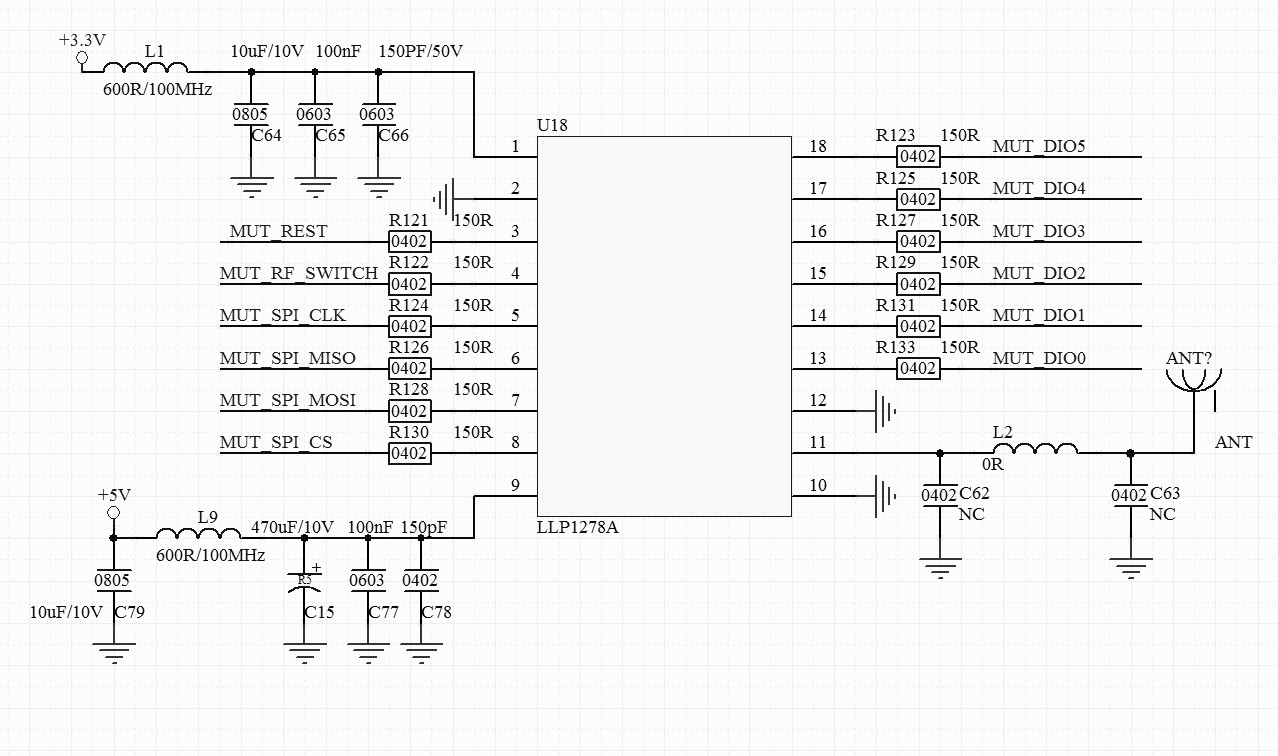

五、推荐原理设计
六、推荐射频设计

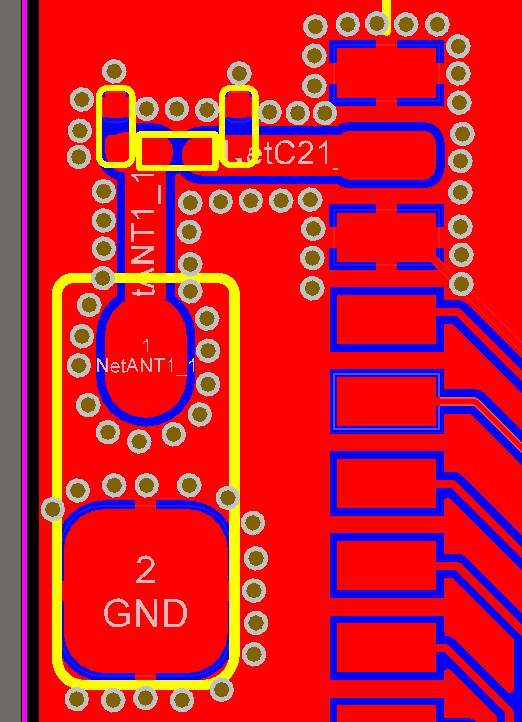

射频区域的layout需要做50欧姆特性阻抗控制，在典型的2层PCB设计中，1.6mm厚度的FR4板材，射频走线宽度为1mm，走线与铺铜之间间距0.2mm，走线周围铺满地孔。射频走线远离各种电源和高速线，避免产生干扰。
七、注意事项
1． 模块的包装、储存应符合GB/T 15464《仪器仪表包装通用技术条件》有关规定。运输过程中，应避免摔掷、雨淋、强烈热辐射和腐蚀物的浸蚀。
2． 保存模块应在原包装内，保存的环境温度为-40℃～+70℃，相对湿度不超过85%，空气中无腐蚀性气体。
3． 模块不应长时间裸露在空气中，避免接口的氧化。
敬告顾客
由于我们的宗旨是不断地更新我们的产品，本使用说明书就产品的特性、组成及设计电路等方面与实际上提供的设备会有差异。一般我们会及时地提供修正附页，可正确地符合您的设备系列的要求。如果未能及时提供修正附页，敬请您咨询本公司服务部门，会给您满意的答复。
