电子元器件的里面长什么样?

阅读量:625

分享:
2021-03-15 12:52:34

天天都在用电子元器件,里面长什么样?

想看看吗?

今天小编带大家看看电子元器件不为人熟知的内部结构~

小知识

制作元器件的横截面,一般需要经过以下步骤:

1)将元器件使用环氧树脂抽真空浸泡进行固定。

2)使用研磨或者切割去掉元器件表层部分。

3)对剩余部分进行抛光,显示清晰的截面图像。

4)在放大镜或者显微镜下进行拍照观察。

多图预警!!

下面是元器件经过切割研磨后的横截面照片。

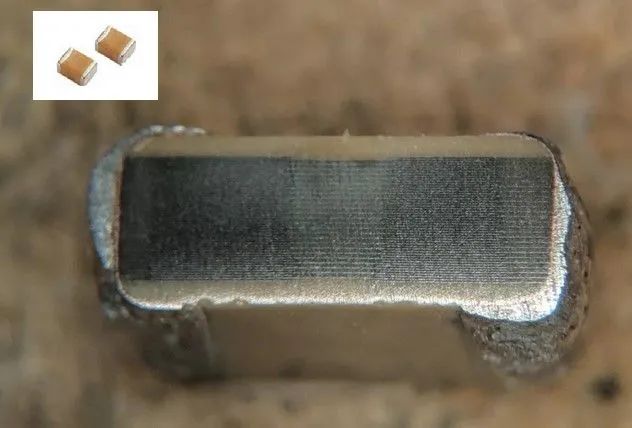

表贴电容

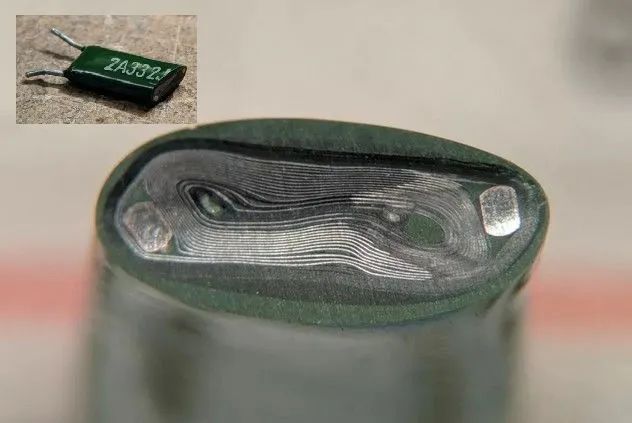

2薄膜电容

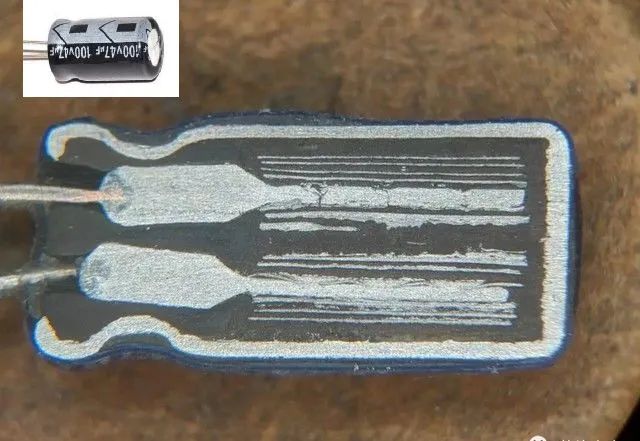

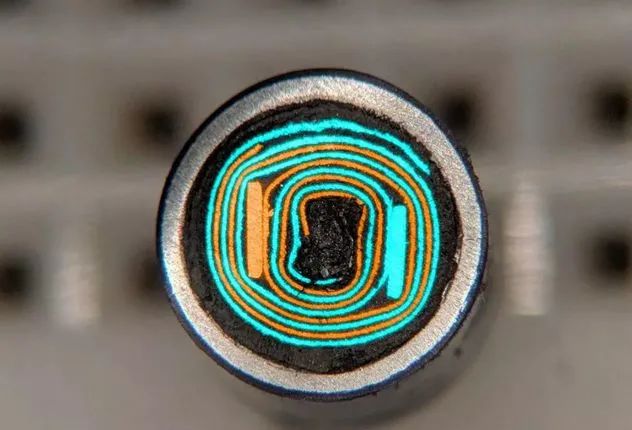

3电解电容

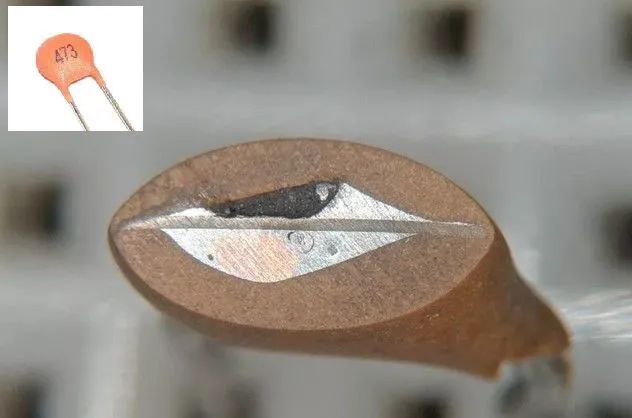

4瓷片电容

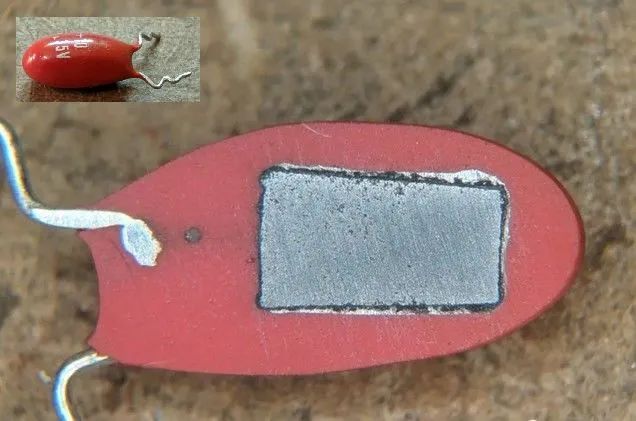

5钽电容


6金属膜电阻

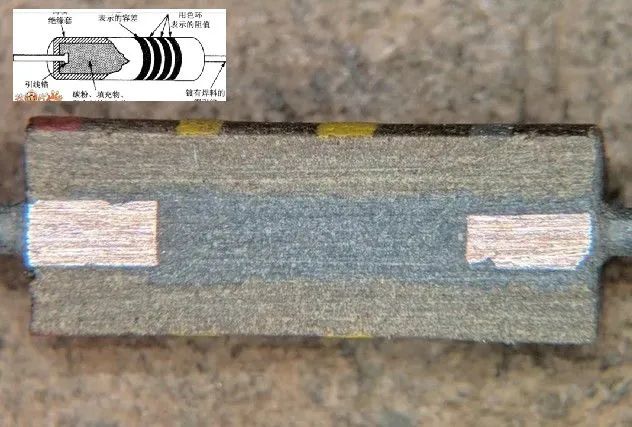

7淡粉电阻


8色环电感

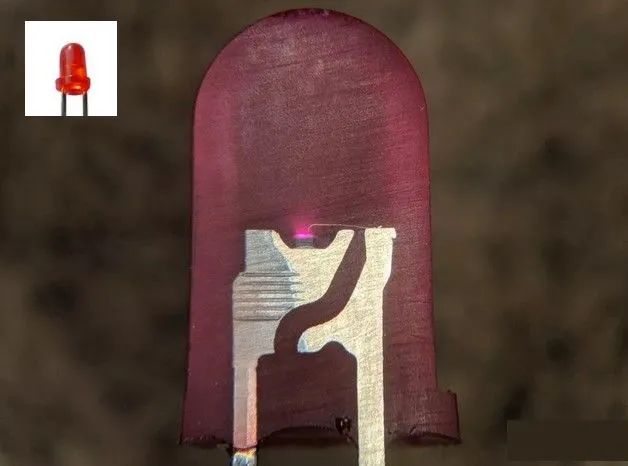

9LED

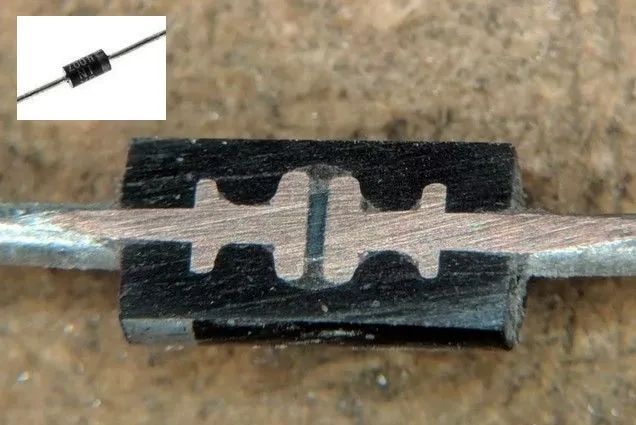

10二极管


11三极管

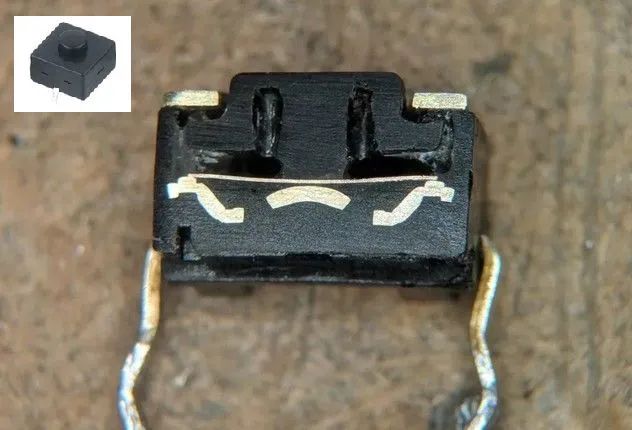

12按钮

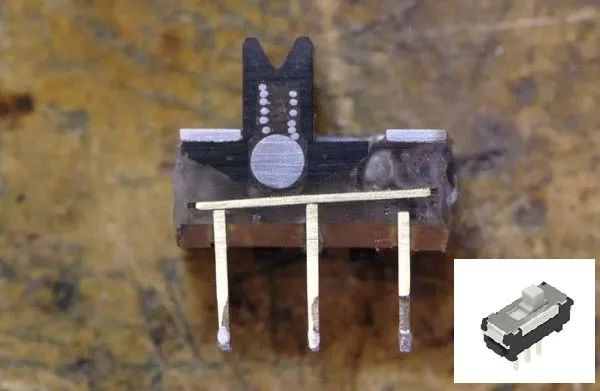

13滑动单刀双掷开关

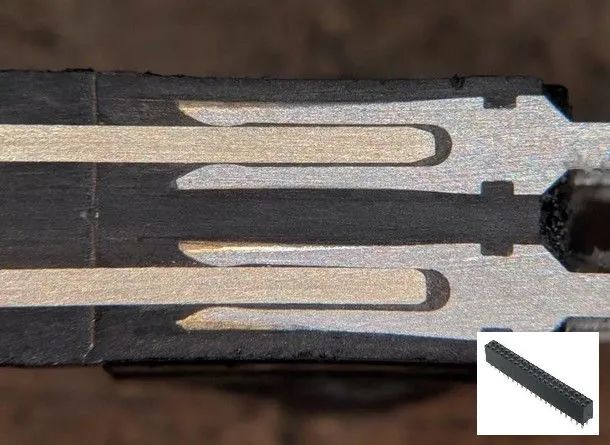

14双排插针

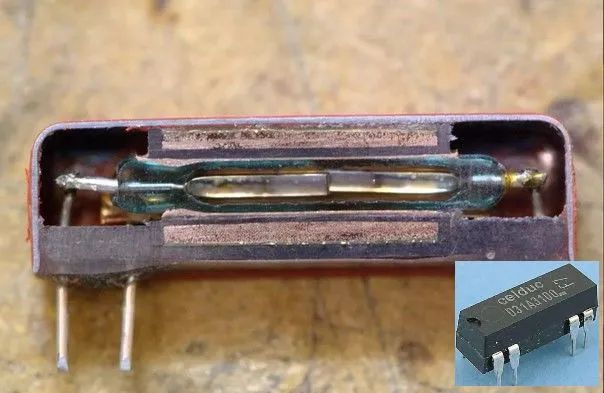

15干簧管继电器

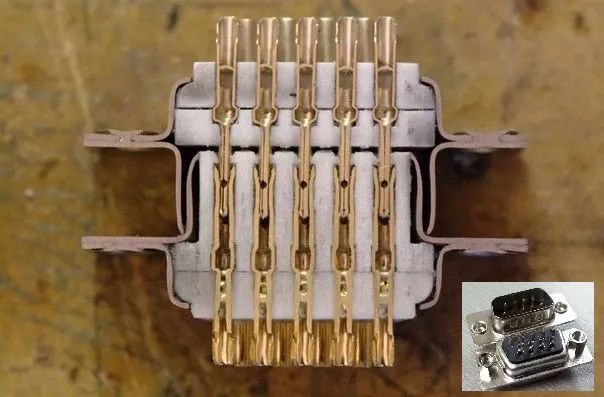

16DB9接头

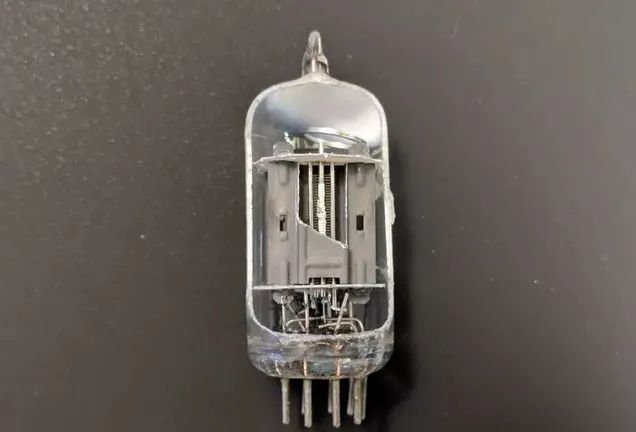

17电子管

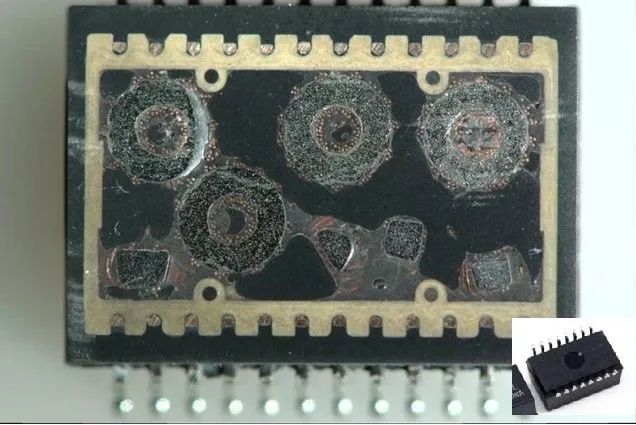

18网络变压器


19纽扣电池

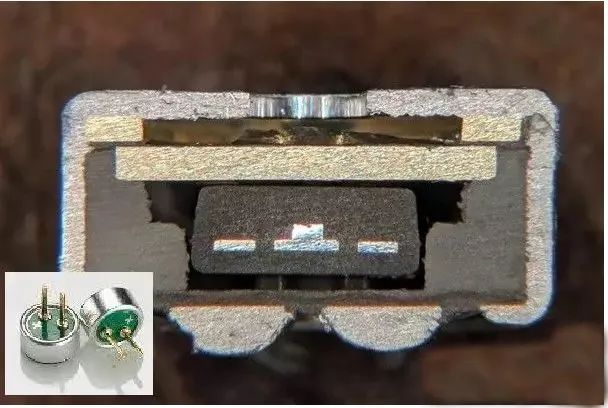

20驻极体MIC

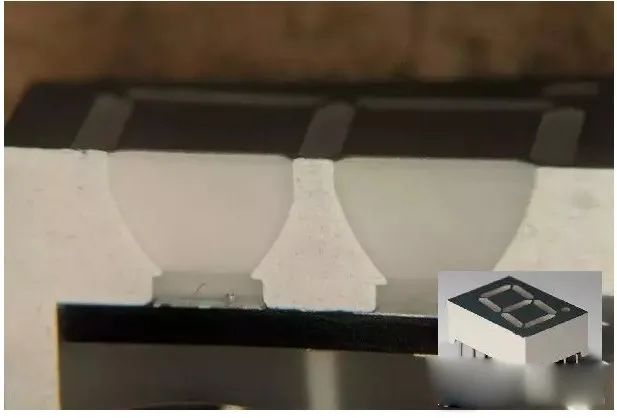

21七段数码管

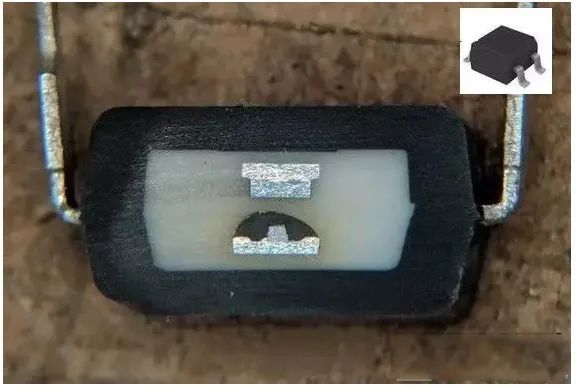

22光耦

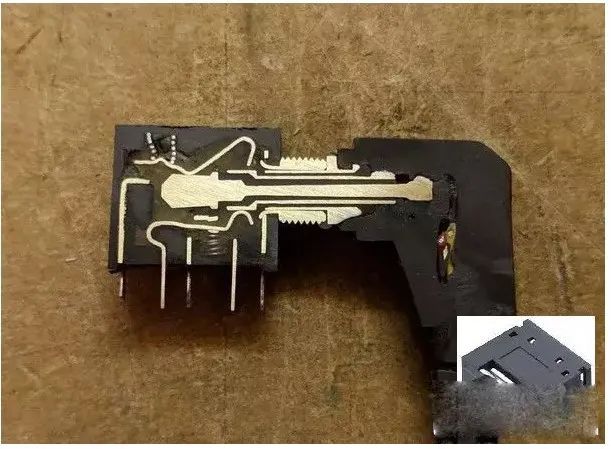

23耳机接头

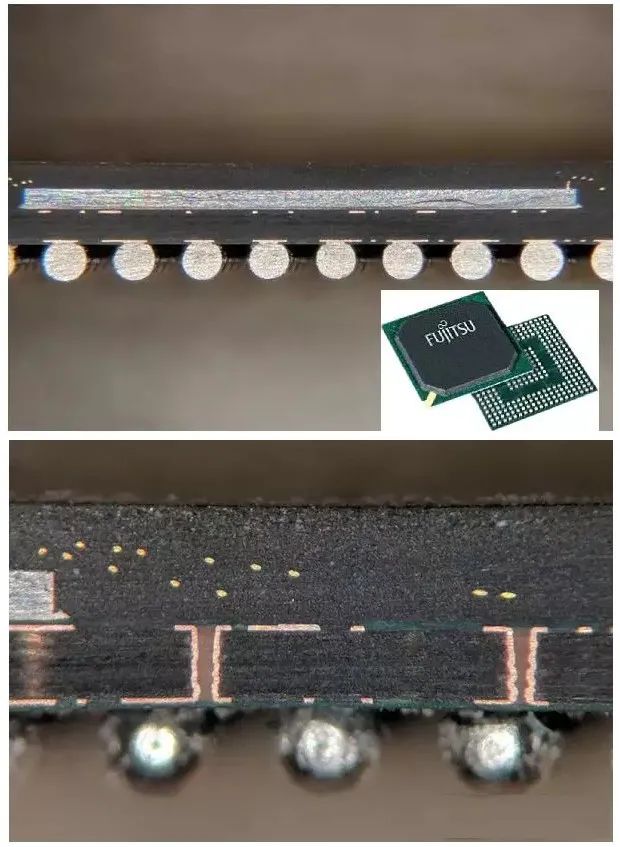

24BGA封装


原文标题:电子元器件被“切开后”,横截面原来是这个样子的!

文章出处:【微信公众号:电磁兼容之家】欢迎添加关注!
