热保护开关的作用_热保护开关结构

热保护开关的作用

热保护开关，即温控仪，是一种用双金属片作为感温组件的温控器。当电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态：当温度达到动作温度时，双金属片受热产生内应力而迅速动作，打开/闭合触点切断/接通电路，从而起到控温作用：当电器冷却到复位温度时，触点自动闭合/打开，恢复正常工作状态。

热保护开关技术参数

1、电气参数：

1）CQC、VDE、UL、CUL？AC250V50~60Hz5A/10A/15A（阻性负载）

2）ULAC125V50Hz15A（阻性负载）

2、动作温度范围：0~240℃（任选），温度精度：±2±3±5±10℃

3、回复与动作温度差：8~100℃（任选）

4、接线方式：插端子250#（弯0~90°可选）；插端子187#（弯0~90°可选，厚度0.5、0.8mm可选）

5、使用寿命：≥100000次

6、电气强度：AC50Hz1800V历时1min，无闪烁，无击穿

7、接触电阻：≤50mΩ

8、绝缘电阻：≤100MΩ

9、接点形式：常闭型：温度上升，触点断开，温度下降，触点接通；

常开型：温度上升，触点接通，温度下降，触点断开

10、外壳防护等级：IP00

11、接地方式：通过温控器金属外壳与器件接地金属零件相连。

12、安装方式：直接用镙母加固即可以。

13、温度工作范围：-25℃∽+240℃+1℃∽2℃

热保护开关结构

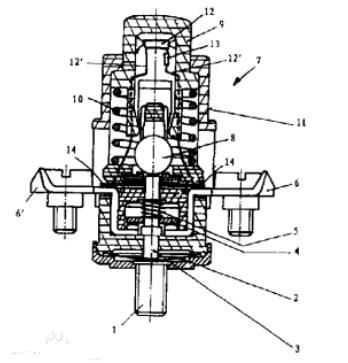

一种热保护开关，具有速动盘式热动开关（1，2）、可以通过一个传动销（3）控制位于两接头（6，6’）之间的对接桥（4）以及一个与上述销（3）协同动作设计成中空口柱体的复位按钮（9），后者在内腔中具有光源（12）及限流装量（13），光源永久地接通两接头（6，6’）。光源（12）因限流装置（13）只在对接桥打开时，亦即在热保护开关断开时发光，并显示这种状态。

一种具有自动断路器的热保护开关，它具有一个速动盘式热动开关，该热动开关的双金属盘通过速动作用控制一个从该双金属盘离开伸出的传动销，该传动销一方面控制一个位于一根连接两个接头的导线内的对接桥，另一方面与一个呈按钮形式的机械式复位控制器协同动作，使得在温度影响下对接桥打开之后，传动销通过按下按钮又可使双金属盘复位，其特征在于：设计为中空圆拄体的按钮至少在局部是可透光的，在其内腔没有一个通过一根单独的导线连接在上述两个接头之间的光源，该光源设有一个限流电阻，使得在正常工作情况下，亦即在对接桥闭合时，光源不发光，但是在对接桥打开时，光源发光。
