SMT贴片的三种手工焊接方法介绍

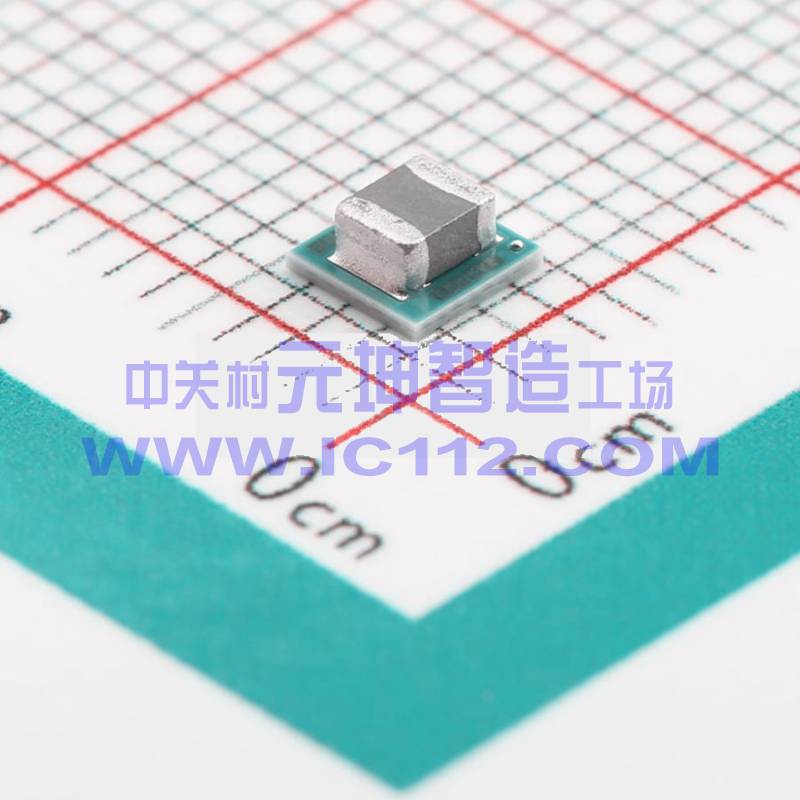

smt贴片加工中两个端头无引线片式元件（见下图）的手工焊接方法通常有三种：逐个焊点焊接，采用专用工具焊接，采用扁片形烙铁头快速进行SMT贴片焊接。

一、逐个焊点焊接

①用镊子夹持SMT元件，居中贴放在相应的焊盆上，对准后用镊子按住不要移动。

②用细毛笔蘸助焊剂或用助焊笔在两端焊盘上涂少量助焊剂。

③用凿子形（扇铲形）烙铁头加少许直径小于等于0.5mm的焊锡丝，焊锡丝碰到烙铁头时应迅速离开，否则贴片加工焊料会加得太多。

④先用烙铁头加热一端焊盘大约25左右，撤离烙铁。

③然后用同样的方法加热另一端焊盘大约2s左右，撒离烙铁。

注意：焊接过程中应保持元件始终紧贴焊盘，避免元件一端浮起。

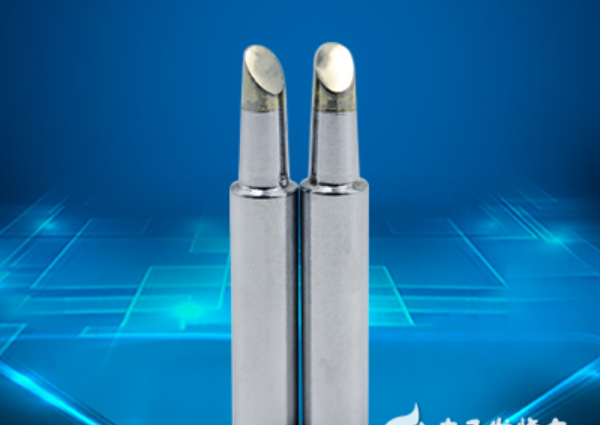

二、采用专用工具马蹄形烙铁头（见下图）焊接

①贴放元件，对准后用子按住不要移动。

②用细毛笔助焊剂或用助焊笔在两端焊盘上涂少量助焊剂。

③给马蹄形烙铁头上。

④用马蹄形烙铁头同时加热两端焊盘大约2s左右，撤离烙铁

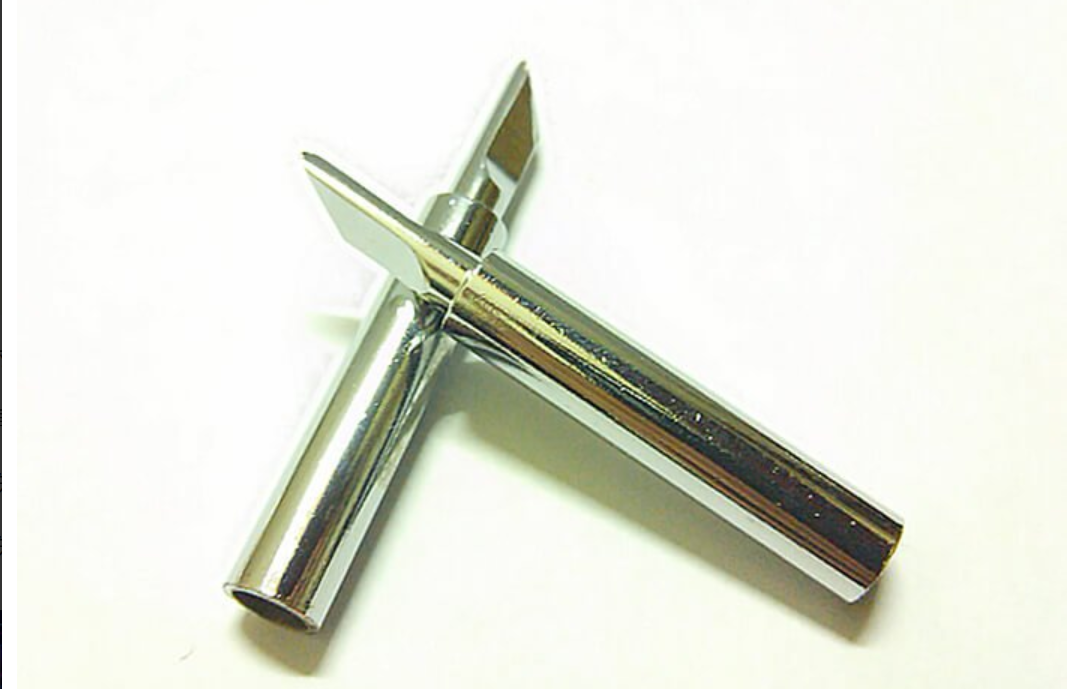

三、采用扁片形络铁头（见下图）快速焊接

①贴放元件，对准后用镊子按住不要移动。

②用细毛笔助焊剂或用助焊笔在两端焊盘上涂少量助焊剂。

③给扁片形烙铁头上锡。

④用扇片形格铁头在元件的侧面同时加热两端焊盘大约2左右，抛离烙铁。
