如何利用电容和电感缩小PCB版面
阅读量：562
通过电容，电感的匹配缩减一半的PCB版面

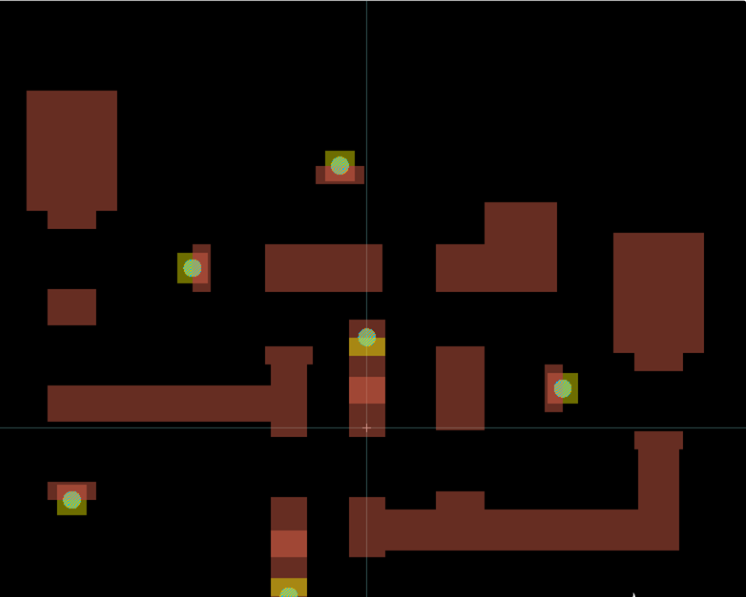

介绍了低噪放的设计和原理图版图联合仿真，但是生成的版图比较大，占用了大量空间，接下来会用电容和电感来做匹配网络，缩短微带，节省空间。优化后的版图

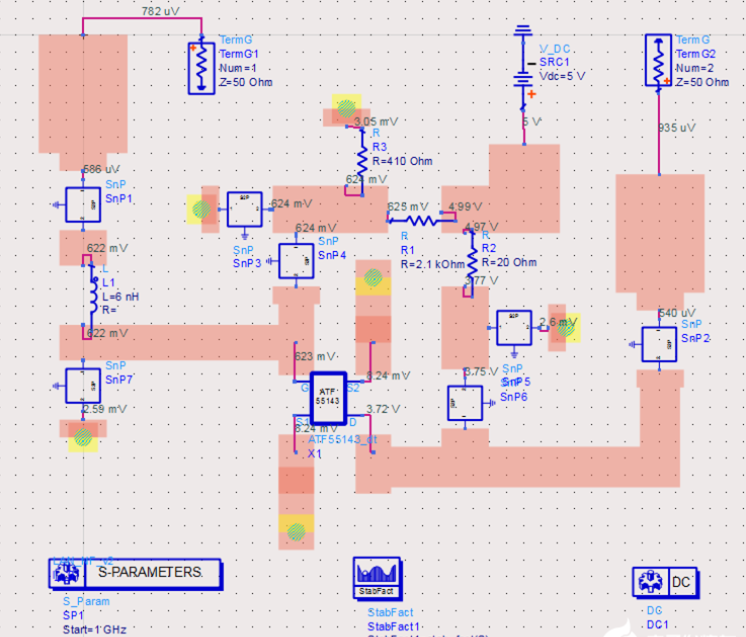

通过电容，电感的匹配缩减了一半的版面。原理图版图联合仿真仿真模型如下
仿真结果如下
PCB版图生成实际中生产的PCB版图一般使用Altium Designer，PADS，Cadence allegro三种制版软件设计。
接下来将使用Altium Designer生成PCB版图。
原理图如下
按照ADS的电路图布置原理图，同时调整一下位号，元器件数值
PCB版图如下

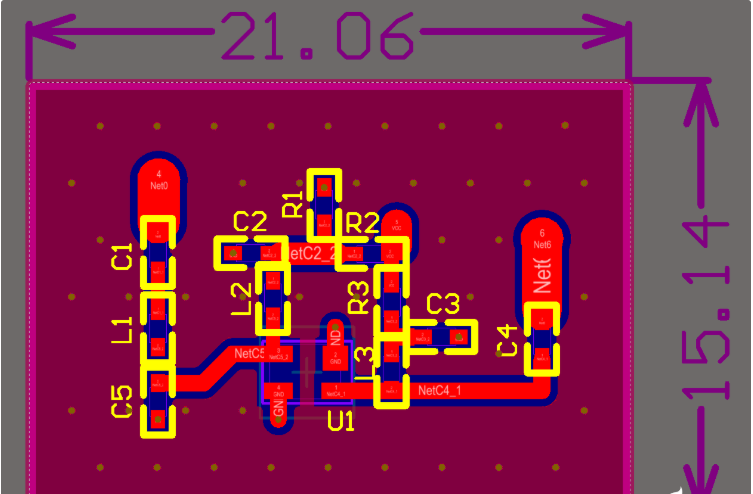

2D视图

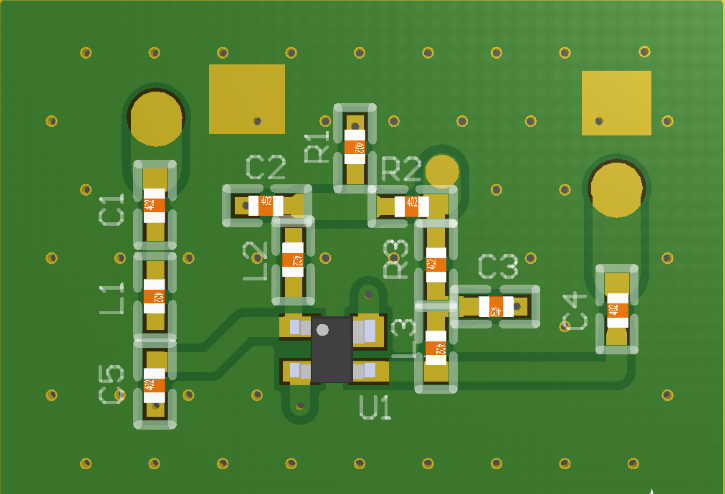

3D视图
-
