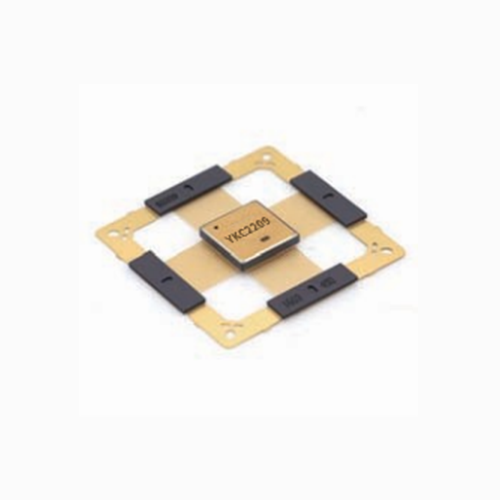

元坤智造 宇航芯片 16位100MSPS A/D转换器 YKC2209

YKC2209/YKC2209E是一款采样速率为100MSPS的16位模数转换器，专为具有高达600MHz输入频率的高频、宽动态范围信号进行数字量化处理而设计。ADC的输入范围可通过PGA前端优化。YKC2209非常适合于要求苛刻的通信应用，其AC性能较好。最大DC参数包括±9LSB INL、± 1.5LSB DNL 。

数字输出可以是差分LVDS或单端CMOS。CMOS输出有两种格式选项：以全数据速率运行的单根总线或以半数据速率运行的双工总线。一个单独的输出电源允许CMOS输出摆幅在0.5V至3.45V的范围内变化。可以利用正弦波、PECL、LVDS、TTL或CMOS信号对ENC+和ENC– 输入进行差分或单端驱动。一个可选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

主要特点

◎ 兼容型号：凌特公司LTC2209

◎ 采样率：100MSPS

◎ 工作电压：3.3V

◎ 功耗：1.25W

◎ LVDS或CMOS 输出

◎ 时钟占空比稳定器

◎ PGA前端（2.25Vp-p或1.5Vp-p输入范围）

◎ 可选的数据输出随机化发生器

◎ 封装形式：CQFP80（YKC2209）

PQFN64（YKC2209E）

◎ 外形尺寸：12mm×12mm （YKC2209）

9mm×9mm（YKC2209E）
