元坤智造 宇航芯片 14位双通道250MSPS A/D转换器 YK9643

YK9643/YK9643E是一款双通道、高速、高精度模数转换器。器件工作在1.8V的电源电压下，采样速率可达250MSPS。器件内部集成基准电压源、时钟占空比稳定器以及时钟分频器等关键电路模块。可以通过SPI配置不同工作模式，选择不同模拟输入量化范围。14对差分输出对采用LVDS输出驱动电路，可选择不同输出驱动电流。两路通道可以选择交织模式或者复用模式。电路工作状态可选择全功率模式、低功耗模式以及断电模式等。

主要特点

◎ 兼容型号：ADI公司AD9643

◎ 采样率：250MSPS

◎ 工作电压：1.8V

◎ 功耗：1W

◎ 可选模拟输入范围：1.4Vp-p到2Vp-p

◎ 内部可实现1-8倍时钟分频

◎ 可选不同输出编码方式

◎ DCO模块可控内部时钟延迟

◎ 积分非线性≤±6LSB

◎ 微分非线性≤±1.5LSB

◎ 信噪比≥66dB@Fin=30MHz

◎ 无杂散动态范围≥75dB@Fin=30MHz

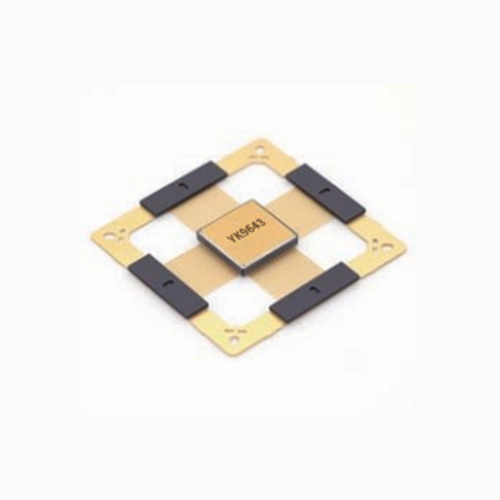

◎ 封装形式：CQFP64（YK9643）

                    PQFN64（YK9643E）
