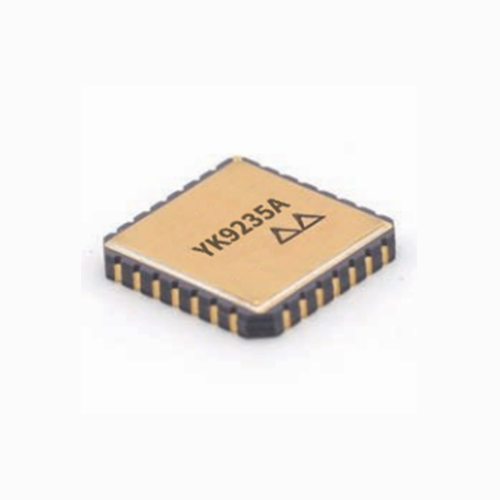

元坤智造宇航芯片 12位50MSPS A/D转换器 YK9235A

阅读量：769

2020-11-04 09:41:47

YK9235A是一款12位、单电源、50MSPS的模数转换器。采用多级差分输入的流水线结构和输出逻辑纠错电路来保证在整个工作温度范围内和50M的采样频率下的12位精度。器件内部包含一个高性能的采样保持放大器和电压基准。所有的内部转换都由一个时钟来控制。通过采用时钟占空比稳定电路来保证在高频下拥有良好的性能。器件适用于通讯、图像处理等方面。

主要特点

◎ 兼容型号：ADI公司AD9235

◎ 采样率：50MSPS

◎ 工作电压：3.3V

◎ 信噪失真比：67dB

◎ 功耗电流：130mA

◎ 片上采样保持器

◎ 片上基准电压：1V

◎ 无杂散动态范围：77dB

◎ 封装形式：CLCC28/TSSOP28

◎ 外形尺寸：11.56mm×11.56mm（CLCC28）

9.8mm×6.4mm（TSSOP28）

产品型号

分辨率

（bit）

通道数

转换速率/采样率

（MSPS）

工作电压

（V）

功耗

（mW）

模拟输入范围

INL

（LSB）

DNL

（LSB）

SNR

（dB）

SFDR

（dBc）

封装形式

兼容型号

YK9235A

3.3

450

1Vp-p或2Vp-p

±1

67.5

TSSOP28

CLCC28

AD9235
