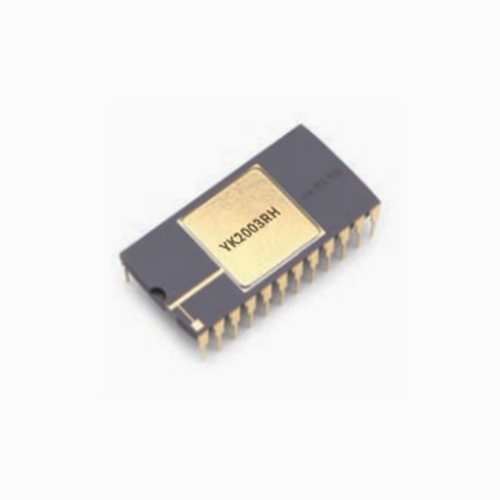

元坤智造 宇航芯片 抗辐射4-16线译码器 YK2003RH

YK2003RH是一款防单点失效、带驱动器、无锁存的抗辐射4-16线译码器。该电路主要由双冗余译码和双冗余输出驱动电路组成，双冗余译码器采用通用典型的译码结构形式，输出驱动电路采用“两串两并”4个PMOS晶体管的冗余设计结构。4位地址信号（AO~A3）经两路4-16线译码电路分别译码，输出两组16位的数据信号，分别控制16个“两串两并”的双冗余驱动电路，只有当“两串”的输出PMOS管均导通的情况下，输出才为高电平。主要应用于卫星公用平台配套使用的指令译码及驱动。

主要特点

◎ 工作电压:3V~15V

◎ 抗辐射指标:总剂量:150K Rad (Si)

◎ 输入电压:O~

◎ 单粒子门锁阈值:75MeV·cm2/mg

◎ 输出电流≥4mA

◎ 封装形式:CDIP24/CSOP24

◎ 工作频率≤30KHz

◎ 外形尺寸:30.5mm×15.24mm (CDIP24)

                  15.4mm×9.5mm (cSOP24)

◎ 防单点失效
