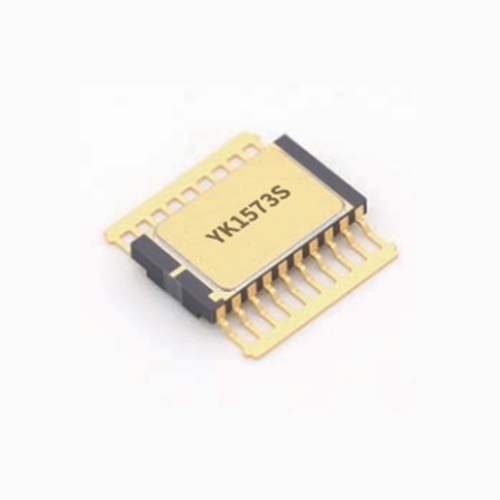

元坤智造 宇航芯片 低电压小型化1553B总线收发器 YK1573S

低电压小型化1553B总线收发器是针对1553B总线通信系统研制的专用接口电路，为1553B总线通讯系统中的核心芯片，主要完成系统中数据的传输。使用范围涉及航天和军用领域，其同谱产品目前已被广泛应用于航空、船舶及武器装备等关系国防安全的关键设备上。该电路满足MIL-STD-1553B/1760的各项参数。发射器部分的每个通道将输入的互补CMOS/TTL数据转换成双相曼彻斯特编码的1553B信号，进而用于驱动隔离变压器。每个通道的开关用控制信号加以控制。相应的，接收器部分将从总线上接收到的1553B双相曼彻斯特码转换成互补的CMOS/ TTL数据，然后输入到曼彻斯特解码器。两个接收器各有一个使能端，可以强制接收器输出恒为“0”。为了减小封装的尺寸，发射器的输出和接收器的输入在内部连接在一起，从而每个耦合变压器只需要两个引脚。

主要特点

◎ 兼容型号：HOLT公司HI1573

◎ 工作电压：3.3V

◎ 1553B总线传输速率1M

◎ 支持1553A/B协议

◎ 兼容TTL输入电平

◎ 输入高电平大于2V

◎ 输入低电平小于0.8V

◎ 输出电压幅度：18V～27V

◎ 输出上升沿时间：100ns～300ns

◎ 输出下降沿时间：100ns～300ns

◎ 接收器接收阈值：0.2V～0.86V

◎ 封装形式：CSOP20

◎ 外形尺寸：12.8mm×10.5mm×2.8mm
