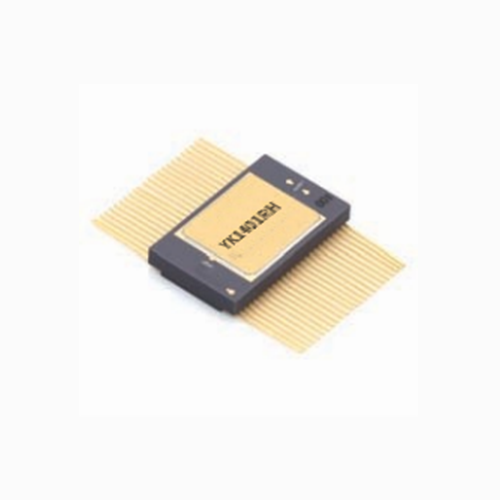

元坤智造 宇航芯片 抗辐射14位20MSPS A/D转换器 YK1401RH

YK1401RH是一款抗辐射采样频率可变模数转换器，典型采样频率为20MSPS。采用2.5V电源电压，输出驱动兼容2.5V和3.3V电源电压。基准模块通过外接不同电阻来调节偏置电流，改变放大器的工作状态，满足不同采样频率下对于放大器的要求，达到了降低功耗的目的。基准电压可以使用内部提供电压，也可以选用外部基准，同样可以满足高DC精度和低温度漂移的应用。此款ADC采用1.5bit、14级全差分流水线结构，并采用输出校正逻辑电路保证全温度范围内无失码。全差分输入结构允许不同输入范围的单端输入和全差分输入。单时钟输入可以控制内部转换周期。数字输出数据以直接二进制码和MSB补码输出，具有溢出监测功能，当输入超过最大值时，溢位信号（OR）输出为1，可以根据输出数字码判断是上溢出或是下溢出。

主要特点

◎ 兼容型号：ST公司RHF1401

◎ 采样率：20MSPS

◎ 工作电压：2.5V

◎ 低功耗：100mW

◎ 抗辐射指标：总剂量：100K Rad（Si）

单粒子闩锁阈值：75MeV·cm2/mg

◎ 封装形式：CFP48

◎ 外形尺寸：16mm×9.6mm
