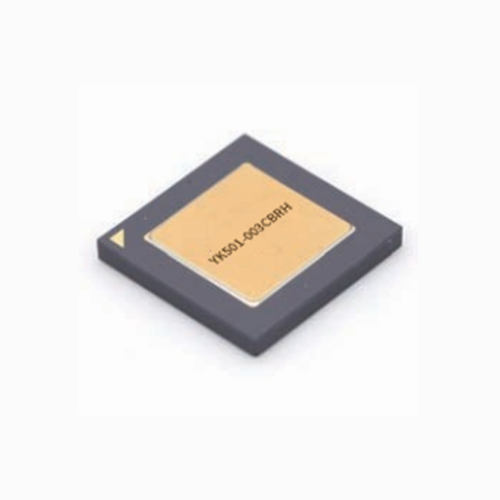

元坤智造 宇航芯片 动态重构管理集成电路 YK501-003CBRH

YK501-003CBRH/YKSV5PB是专门针对SRAM型FPGA的动态重构管理集成电路，用于解决SRAM型FPGA在空间环境应用的单粒子翻转问题，可以对SRAM型FPGA的配置比特流产生的单粒子翻转问题进行检测和恢复，并在SRAM型FPGA产生功能中断或功能丢失时对FPGA功能进行恢复，同时支持FPGA码流的动态重构。支持Xilinx公司XQVR300、XQR2V3000、XQR4VSX55、XQR5VSX95T、XQR5VLX155T、XQR5VFX130T，以及与上述产品兼容的航天772所产品。

YK501-003ECBRH是在YK501-003CBRH的基础上，增加了SPI接口通信功能，支持Xilinx公司XQVR300、XQR2V1000/3000/6000、XQR4VSX55、XQR5VSX50T/95T/240T、XQR5VLX110T/155T、XQR5VFX130T以及与上述产品兼容的航天772所产品。

主要特点

◎ 工作电压：3.3V±5％

◎ 最高工作频率：20MHz

◎ 支持1到4片FPGA器件

◎ 码流可来源于PROM和NOR型FLASH

◎ 包括定时刷新和回读刷新两种工作模式

◎ 支持FPGA实现在轨功能切换

◎ 抗辐射指标：总剂量：100K Rad（Si）

单粒子闩锁阈值：75MeV·cm2/mg 单粒子翻转阈值：37MeV·cm2/mg

◎ 封装形式：CBGA256（YK501-003CBRH/YK501-003ECBRH）

PBGA256（YKSV5PB）

◎ 外形尺寸：21mm×21mm（CBGA256/PBGA256）
