YK50601 抗辐射同步整流降压型开关电源芯片

阅读量：834

2020-05-15 11:06:50

产品概述

YK50601 是一款高可靠、抗辐射、同步整流、降压型开关电源芯片，作为航天电子系统的点负载电源，为系统中的处理器、FPGA、ASIC 以及其他器件供电，它的内部集成高低端 MOSFET，最大输出电流可以达到 6A，且输出电压可调。YK50601 具有高效率、高集成度、小体积等特点。可广泛应用于航天电子电气系统中。

主要特点

同步整流、降压型开关电源芯片

内部集成高低端 MOSFET

高效率、高集成度、小体积抗辐射

自主可控

性能指标

最大转换效率	95%(VO=3.3V)
导通阻抗	55mΩ/50mΩ
PVIN 与 VIN 分离	PVIN 输入范围：1.6V 至 6.3V
PVIN 与 VIN 分离	VIN 输入范围：3.0V 至 6.3V
VOUT 输出范围	0.8V 至 5.355V
最大输出电流	6A
MOSFET 开关频率可调	使用内部晶体振荡器：100KHz 至 1MHz
	使用外部同步振荡器时钟：100KHz 至 1MHz
	应用于主 / 从模式时：Sync Pin 可以配置为一个 500KHz 时钟输出
内部参考电压输出	0.795V±1.258%（25℃）
其他特性	单调自启动模式进入到预置偏压输出模式
	软起动，输入使能，Power Good 信号输出（可用于上电时序控制）
	Power Good 信号可监测过压和欠压
	欠压保护电压可调 (UVLO)
TID（总剂量）	大于 100Krad（Si）
SEB & SEGR SEL（单粒子锁定）	大于 75MeV.cm2/mg 大于 75MeV.cm2/mg

飞行经历

YK50601
型号	应用指标	飞行经历及计划	应用范围
YK50601	航天高性能电源管理	2019 年	宇航和军用高可靠电子电气系统

应用情况

可广泛应用于宇航和军用高可靠电子电气系统。

产品特性

功能	开关电源
流片工艺	0.18um

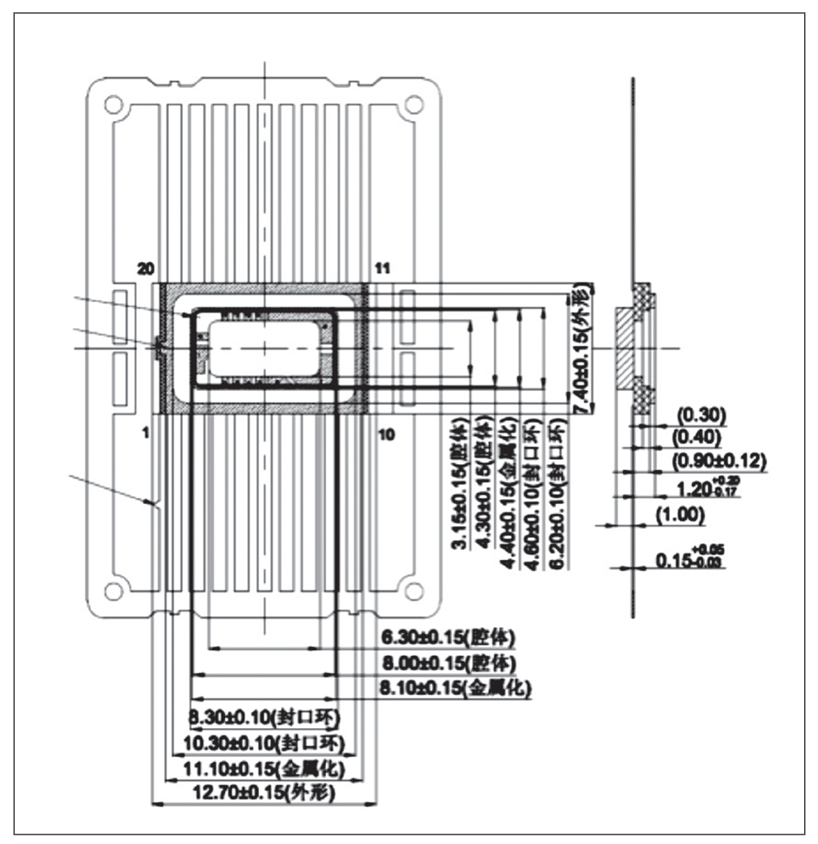

尺寸 (mm)	12.7 ╳ 7.4 ╳ 2.2
重量 (g)	<1.3
工作温度	-55~125℃
储存温度	-65~150℃
封装	CFP20
质量等级	CAST C/ 军级

标签： YK50601 宇航局芯片 BOM采购元坤智造
