YK6016 型多探头甚高精度星敏感器
阅读量：641
产品概述

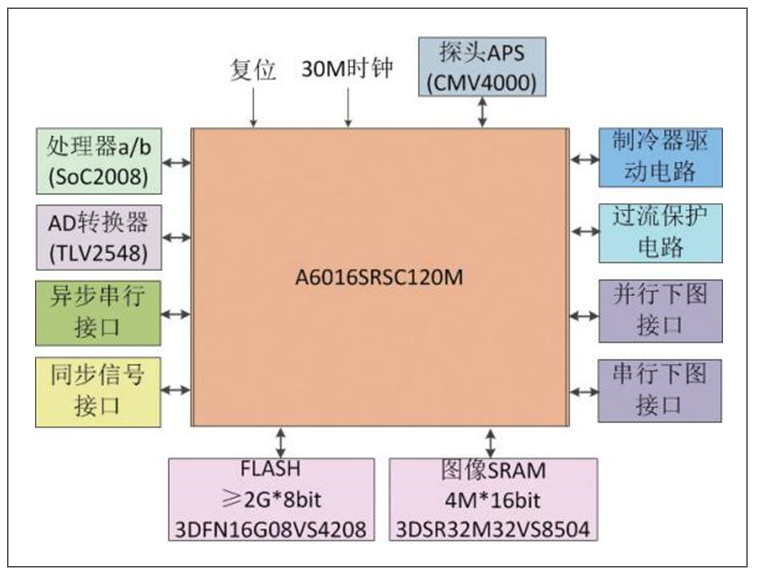

YK6016 型多探头甚高精度星敏感器是一款高性能的卫星图像采集处理专用芯片，可完成探头 APS 拍图控制、图像采集处理、图像下传控制以及异步串口通信、制冷器控制、星时计数等功能。
主要特点
APS 拍图控制
图像采集处理
图像下传控制
制冷器控制
星时计数
容错设计 : 完全三模冗余设计、EDAC 和奇偶校验
处理器接口 : 双总线处理器接口、YKSoC2008 处理器
下传接口 : 并行下传、串行下传
( 下传时钟可选择 10MHz 或 60MHz)
异步串行接口 :1 路全双工异步通讯串口 UART
其他接口 :SPI、同步信号接口等
性能指标
频率 | 30MHz/60MHz/120MHz |
工作电压 | IO 电压 3.3V(1±10%) |
内核电压 1.2V(1±10%) | |
功耗 | 小于 1W@120MHz |
IO 输入电平 | 高电平不小于 2V，低电平不大于 0.8V |
IO 输出电平 | 高电平不小于 2.4V，低电平不大于 0.4V |
图像存储 | Flash 存储 ( ≥ 2G*8bit) SRAM 存储 (4M*16bit) |
通信接口 | UART/SPI |
ESD 等级 | 大于 2000V |
TID( 总剂量 ) | 大于 100Krad(Si) |
SEU( 单粒子翻转 ) | 大于 37.5MeV.cm2/mg |
SEL( 单粒子锁定 ) | 大于 75MeV.cm2/mg |
飞行经历
YK6016 | |||
型号 | 应用指标 | 飞行经历及计划 | 应用范围 |
YK6016 | 高精度图像处理 | 2018 年 | 卫星高性能、高精度图像采集处理领域 |
应用情况
已应用于遥感平台甚高精度星敏等产品。
产品特性

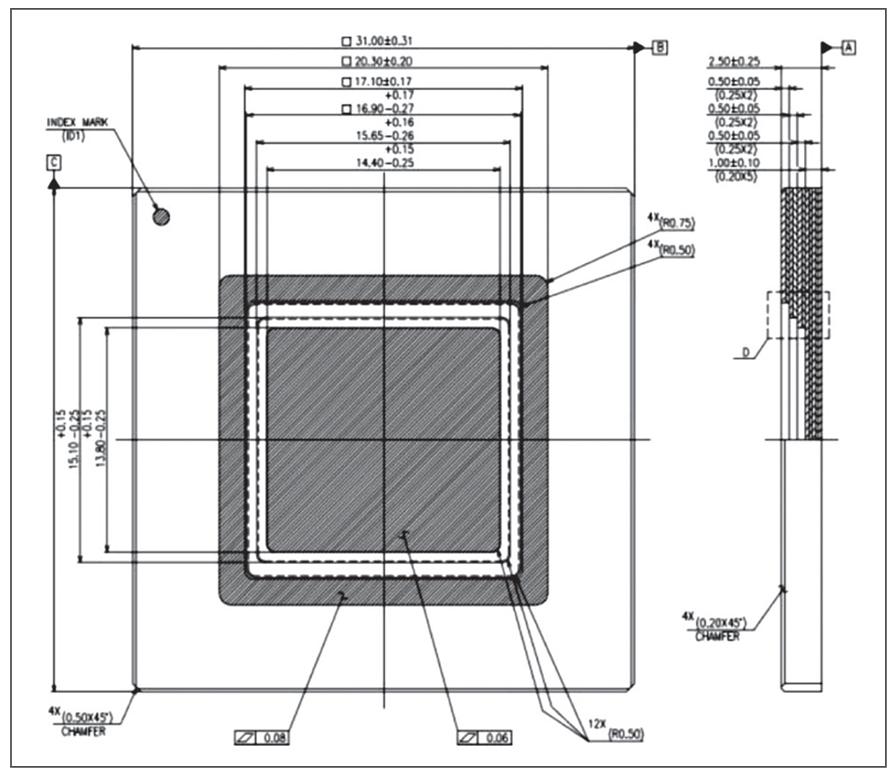

流片工艺 | 0.13um |
尺寸 (mm) | 31 ╳ 31 |
重量 (g) | <15 |
工作温度 | -55~125℃ |
储存温度 | -65~150℃ |
封装 | CCGA564 |
质量等级 | CAST C |
-
