FPC柔性电路板设计中的常见问题

在印制电路板上，所有元器件的电气连接都是通过焊盘来进行的。焊盘是PCB设计中最重要的基本单元。根据不同的元器件和焊接工艺，印制电路板中的焊盘可以分为非过孔焊盘和过孔焊盘两种类型。非过孔焊盘主要用于表面贴装元器件的焊接，过孔焊盘主要用于针脚式元器件的焊接。

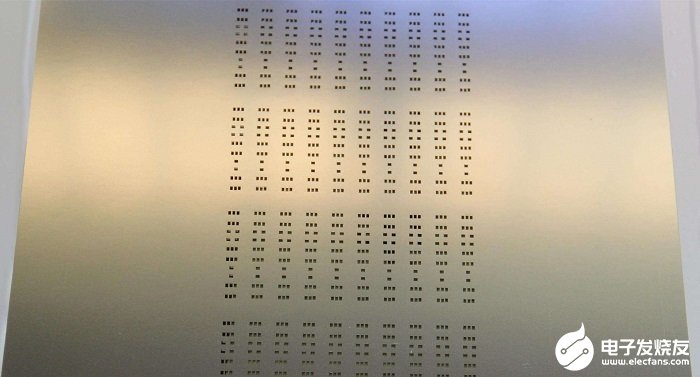

由于PCB的变形、定位不准、支撑不到位、设计等原因，印刷时模板与PCB焊盘之间很难形成理想的密封状态（间隙小于焊粉颗粒标称尺寸）。印刷时或多或少会有焊膏从模板与PCB的间隙挤出，沾污模板底部，等到下次印刷时就会污染到PCB的表面。另一方面，随着印刷次数的增加，开口侧壁会黏附锡膏，影响焊膏的转移。因此，需要对模板底部及开口内残留的焊膏进行清除。由于主要清除钢网底部焊膏污染斑，所以也称为底部擦洗。

PCB板制程中阻焊曝光、显影工序，是将丝网印刷后有阻焊的PCB板。用重氮菲林将PCB板上的焊盘覆盖，使其在曝光过程中不受紫外线的照射，而阻焊保护层经过紫外光照射更加结实的附着在PCB板面上，焊盘因没有受到紫外光照射，可以露出铜焊盘，以便在热风整平时上铅锡。

SMT贴片加工中，最重要的是对PCB板焊盘的设计。焊盘的设计能够直接影响元器件的热能传递、稳定性和焊接性，也关系着SMT贴片加工的质量。因此在PCB焊盘设计时，就需要严格按照技术要求设计。

再流焊使用的焊料是焊膏，预先在电路板的焊盘上印刷适量和适当形式的焊膏，再把SMT元器件贴放到相应的位置；焊膏具有一定的黏性，使元器件固定；然后让贴装好元器件的电路板进入再流焊设备实施再流焊，通过外部热源加热，使焊料熔化而再次流动浸润，将元器件焊接到印制板上。

根据印制电路板的功能，本节文章介绍如何了解手工制作的方法多种多样，主要有以下方案。
